概要

Quickrax 6-32 トレイマウントレール用 Quickrax QT200 取り付けスペーサーキットは、マウント穴の位置合わせドリルでインストルメントパネルのビルドにレールを素早く位置合わせしてクランプするための最良の方法です。

完璧なレールの間隔と位置合わせを確保しながら、セットアップと設置の時間を短縮します。

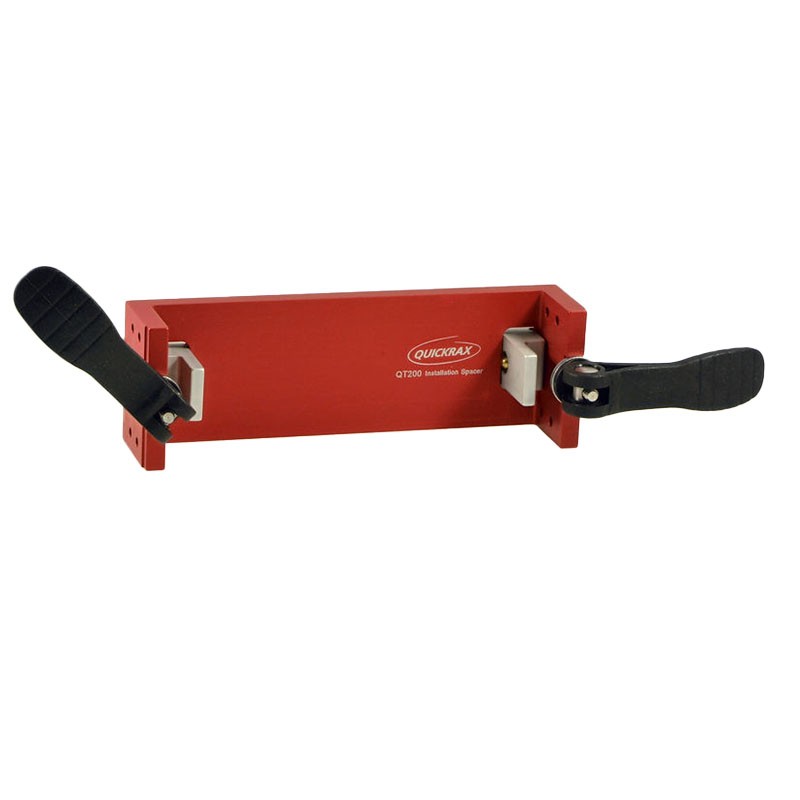

QT200 取り付けスペーサーツールキットは、Quickrax レールの位置合わせと間隔を簡素化する治具です。このツールは、ハードウェア取り付けポイントの位置合わせ穴開けのために、Quickrax アビオニクスレールを計器パネルに固定するために使用されます。

キットには、QP1020 や QP1120 レールなどのリア (標準) マウントレール用の 6.25 インチインストルメントパネルアビオニクスベイカットアウトに沿って、最適な 6.30 インチ ID でレールを自動的に中央に配置し直角に配置するように設計されたスペーサーが 2 つ含まれています。 QP1050 などの Quickrax フェイスマウントレールを固定するように構成することもできます。

標準マウントレールの場合、QT200 インストールスペーサーに組み込まれた 0.025 インチのオフセットにより、標準の 6.25 インチアビオニクスベイカットアウトの後ろに最適な幅 6.30 インチの間隔で Quickrax レールが正確に中央に配置されます。

イン・ザ・ボックス

• QT200 取り付けスペーサーアセンブリ
• NAS1352-06-8P スペーサーをレールに取り付けるための構造 6-32 キャップネジ
• 表面実装レール (QP1050 など) 取り付け用のフライス加工スペーサーワッシャー
• ツールキットケース
