概要

Apple iPhone 6、6S、および 7 用 iFDR パネルマウントパッケージ。FAA 認定航空機および実験用航空機の両方用 – パネルマウント、パワーマウントへの 250-301 2.7 アンペア電源が含まれており、さらにシングルパネル USB ポート、ライトニングケーブル、および 3.5 mm オーディオケーブルを追加します。

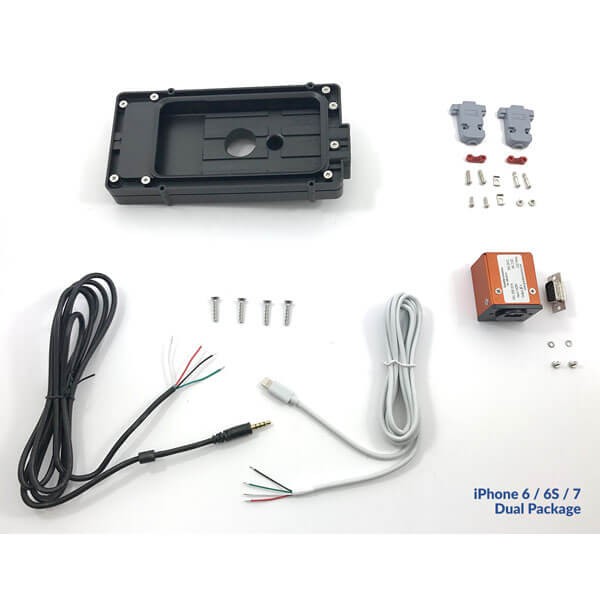

フルパッケージに含まれるもの: iPhone 6 / 6S / 7用iFDRパネルマウント iFDR USB Power 250-101 2.7 アンペア電源、単一 USB-A ポート (パワーマウントおよび USB ポート) オープンワイヤ終端を備えた Apple MFi Lightning ケーブル オープンワイヤ終端付き 3.5mm オーディオケーブル D-Sub 15ピンはんだコネクタ D-Sub ケーブルシールド Apple Apple iPhone 6+、6S+、および 7+ 用 iFDR パネルマウントパッケージは、既存の Apple iPhone 6+、6S+、および 7+ を航空機の計器パネルに簡単にドッキングしてシームレスに統合するフラッシュマウントシステムで、見やすい位置にすっきりとしたプロフェッショナルな外観を与えます。 iFDR マウントを取り付けると、iPhone が数秒でドッキングされ、完全に電源が入ってすぐに使用できるようになり、完了したら数秒で取り外すことができます。

このパッケージには、パネルに取り付けられた単一の 2.7 アンペア USB-A ポートとマウントが含まれており、iPhone マウントに電力を供給するための背面からの有線 2.7 アンペア接続も備えています。このようにして、iPhone を充電したまま、電話や GPS/ADS-B 受信機などの外部コンポーネントに電力を供給できます。シングル USB ラウンドフェイスプレートまたはシングル USB スクエアフェイスプレートからお選びください。

パッケージには、iPhone に電力を供給するための Lightning ケーブル、オーディオパネルに配線するためのオープン配線終端を備えた 3.5 mm オーディオケーブル、電源の入出力をはんだ付けするための 15 ピン D-Sub コネクタ、D-Sub ケーブルシールドも含まれています。

iFDR パネルマウントを使用すると、新規または既存のパネルを変換し、計器パネルと完全に統合されたコックピットで大型の iPhone 6+/7+ ラインを使用できます。ナビゲーションおよび通信情報には、利用可能な多くの人気の iOS 航空アプリを使用して簡単にアクセスできます。 FAA 認定のパート 23 航空機およびパート 27 および 29 回転翼航空機として承認されました

Guardian Avionics のすべての iFDR パネルマウントおよび電源は、FAA 覚書番号 PS-AIR-21.8-1602 に概要が示されているように、14 CFR Part 23、27、および 29 に基づく「非必須安全強化装置」(NORSEE) として認定航空機および回転翼航空機への設置が承認されています。軽微な変更としてマウントと電源を取り付けることができます。 Guardian Avionics NORSEE の承認書については、このリンクを参照してください。

一般航空向けに設計されています。

iPhone 6、6S、および 7 用の iFDR パネルマウントは、コックピットの独特な環境で機能するように航空宇宙エンジニアによって設計されました。スプリング作動の取り付けクレードルは、最も激しい乱気流の中でも iPad を所定の位置にしっかりと保持します。クリーンなフラッシュマウントは浅いシャーシを備えており、最小のインストルメントパネルにも簡単に取り付けることができます。同梱の Apple Lightning ケーブルと 3.5 mm オーディオケーブル用のポートが内蔵されているため、ケーブルがパネルの裏側に安全かつ確実に配置され、コードが乱れることなく電源、データ、オーディオに接続できます。

iFDR Power 250-101 電源が同梱されています

iPad Pro 12.9 インチ用 iFDR パネルマウントパッケージには、パネルの USB-A ポートとともに、マウントと iPhone 6、6S、7 に電力を供給する Power 250-101 デュアル 2.7 アンペア電源が含まれています。 iFDR Power 250-101 は、航空機のすべての電圧を 9 ～ 48 ボルト (一般的な 12、14、および 24 ボルトシステムを含む) に変換し、2.7 アンペア (12 ワット) で 5 VDC に変換して、飛行のすべてのフェーズを通じて iPhone 6、6S、および 7 に電力を供給し、パネルポート経由で別の製品を充電し続けます。

涼しく保ちます。

iPhone は使用中に熱を発生し、パフォーマンスに影響を与える可能性があり、最も必要なときに高温でシャットダウンしてしまうことがあります。パイロットは、ベルクロなどの一時的な取り付けソリューションを使用してユニットを計器パネルに取り付けるときに、このことに苦労して気づきました。 iFDR パネルマウントは、冷却を念頭に置いて設計されました。各マウントには 5/8 インチのテーパーホース/チューブポートが組み込まれており、標準のアビオニクス冷却ファンに取り付けることができます。各パネル取り付けトレイには冷却チャネルがあり、iPhone の後ろに空気を循環させ、最も過酷な使用下でも iPhone を涼しく保ちます。

簡単な取り付け。

iFDR パネルマウントは、パネルに簡単に設置できるように設計されています。耐久性のある成型 ABS プラスチックユニットはそれぞれ独立しており、4 本のネジだけで取り付けられます。当社の設置図面には、PDF または AutoCAD DX で正確なパネルカットアウトの詳細とネジの位置が表示されます。

仕様

パネルドック仕様

耐久性のある黒色の ABS プラスチック製 全体の寸法: 長さ7.62インチ / 幅3.66インチ / 深さ0.94インチ。 パネルカットアウト寸法: 長さ5.477インチ / 幅3.025インチ。 1年間の限定保証 60日間の返金保証

電源仕様

2.7アンペア(出力電流) 入力電圧: 9 ～ 48 VDC 出力電圧: 5 VDC +/- 0.25 (12 ワット) 重量: 2.6オンス 寸法: 幅1.5インチ x 高さ1.5インチ x 奥行き2.1インチ。 シングル USB 丸型フェイスプレート直径 0.9 インチ 1年間の限定保証
